10 SARIMA(p,d,q)(P,D,Q)_[s]

Author

Brayan Cubides

10.1 Ejercicio de Simulación SARIMA

En esta práctica simulamos distintos procesos estacionales para identificar componentes SARIMA.
Recordemos el operador de diferencia estacional de periodo (s): \[ \Delta_s = 1 - B^s, \text{y el modelo multiplicativo} \\ SARIMA((p,d,q),(P,D,Q)[s]): \\ \Phi(B^s),\phi(B),(1 - B)^d,(1 - B^s)^D X_t ;=;\Theta(B^s),\theta(B),w_t. \]

rm(list=ls(all=TRUE))
library(urca); library(forecast); library(tseries)
library(lmtest); library(uroot); library(fUnitRoots)
library(sarima); library(aTSA); require("PolynomF")

10.2 1. SAR(1) estacional ((0,0,0)(1,0,0)[12])

Simulamos \[X_t = \Phi*1,X*{t-12} + w_t,\quad \Phi\_1=0.9,\] y comparamos su ACF/PACF teórica y muestral.

set.seed(666)
phi <- c(rep(0,11), .9)
sAR <- ts(arima.sim(list(order=c(12,0,0), ar=phi), n=37), frequency=12)

layout(matrix(c(1,1,2,1,1,3), nc=2))
par(mar=c(3,3,2,1), mgp=c(1.6,.6,0))

# Serie con marcadores para cada mes

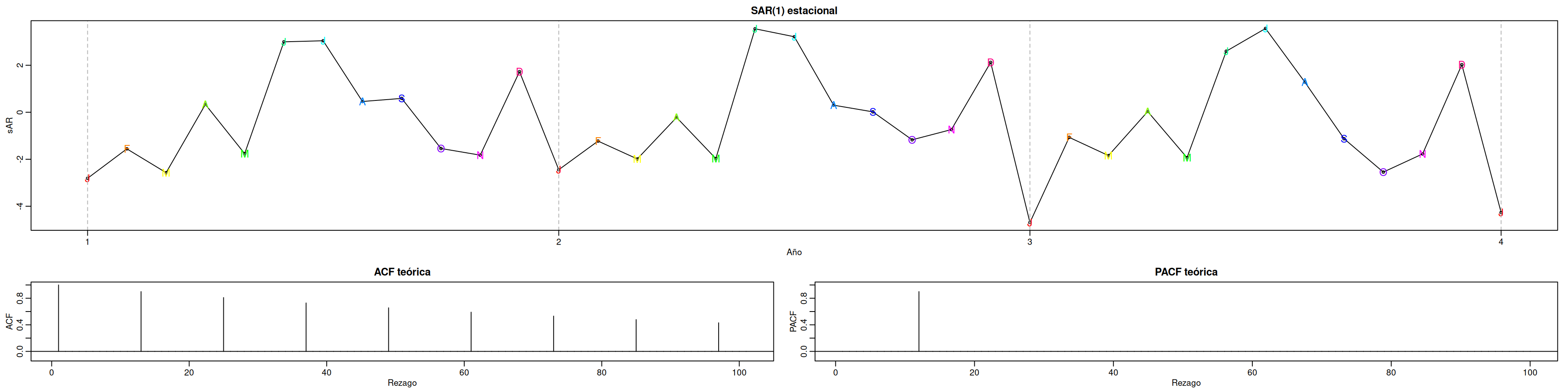

plot(sAR, axes=FALSE, main="SAR(1) estacional", xlab="Año", type="o")
months <- c("J","F","M","A","M","J","J","A","S","O","N","D")
points(sAR, pch=months, col=rainbow(12), cex=1.2)
axis(1, 1:4); abline(v=1:4, lty=2, col=gray(.7)); axis(2); box()

# ACF y PACF teórica
ACF  <- ARMAacf(ar=phi, ma=0, 100)
PACF <- ARMAacf(ar=phi, ma=0, 100, pacf=TRUE)

plot(ACF,  type="h", xlab="Rezago", main="ACF teórica",  ylim=c(-.1,1)); abline(h=0)
plot(PACF, type="h", xlab="Rezago", main="PACF teórica", ylim=c(-.1,1)); abline(h=0)

Interpretación:
- La ACF exhibe picos cada 12 lags, característica de estacionalidad de periodo (s=12).
- La PACF muestra un solo pico en rezago 12, indicando un término SAR(1).

10.3 2. SMA(1) estacional ((0,0,0)(0,0,1)[12])

Simulamos $$X_t = w_t + *1,w*{t-12},_1=0.7.$$

set.seed(123)
theta <- c(rep(0,11), .7)
sMA <- ts(arima.sim(list(order=c(0,0,12), ma=theta), n=37), frequency=12)

layout(matrix(c(1,1,2,1,1,3), nc=2))
par(mar=c(3,3,2,1), mgp=c(1.6,.6,0))

plot(sMA, main="SMA(1) estacional", xlab="Año", type="l")
axis(1,1:4); abline(v=1:4,lty=2,col=gray(.7)); axis(2); box()

ACF  <- ARMAacf(ma=theta, ar=0, 100)
PACF <- ARMAacf(ma=theta, ar=0, 100, pacf=TRUE)

plot(ACF,  type="h", xlab="Rezago", main="ACF teórica",  ylim=c(-.1,1)); abline(h=0)
plot(PACF, type="h", xlab="Rezago", main="PACF teórica", ylim=c(-.1,1)); abline(h=0)

Uso práctico:
- Un pico en ACF en rezago 12 y decaimiento rápido en PACF sugiere término SMA(1).

10.4 3. Raíz unitaria estacional

Simulamos un proceso con una raíz estacional unitaria ((D=1)) y verificamos diferencias:

set.seed(123)
x <- ts(sim_sarima(n=144,
       model=list(iorder=0, siorder=1, nseasons=12, sigma2=1),
       n.start=24), frequency=12)

par(mfrow=c(2,1))

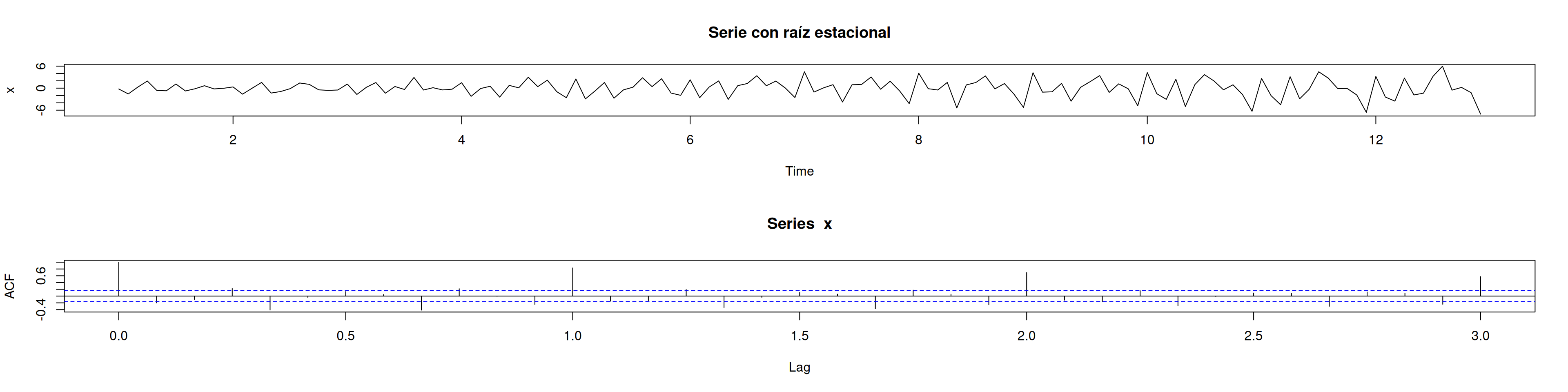

plot(x,    main="Serie con raíz estacional")
acf(x, lag.max=36)

monthplot(x, main="Monthplot original")

# Número de diferencias estacionales necesarias
nsdiffs(x)

[1] 1

Dx <- diff(x, lag=12)
par(mfrow=c(2,1))

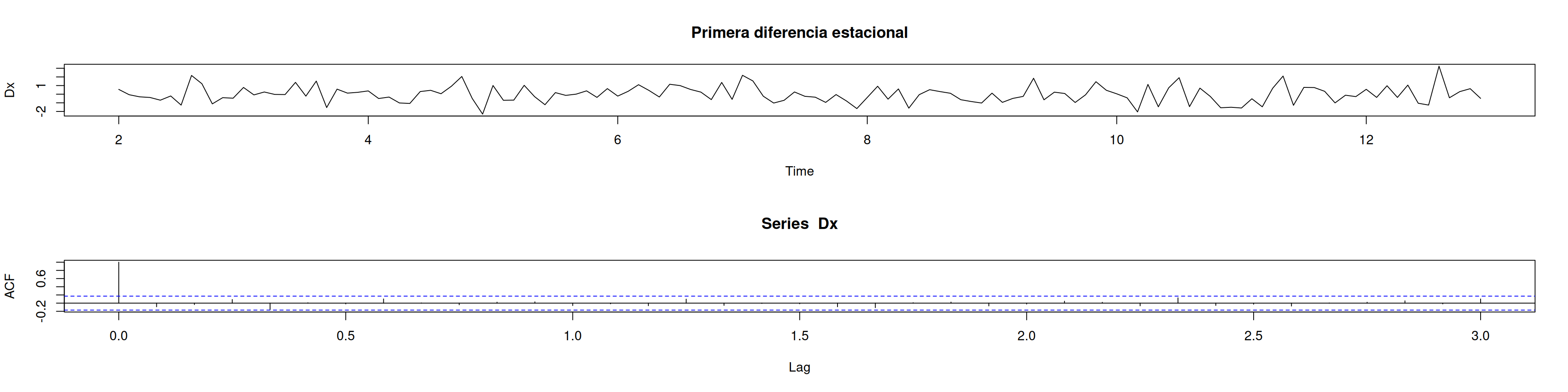

plot(Dx,   main="Primera diferencia estacional")
acf(Dx, lag.max=36)

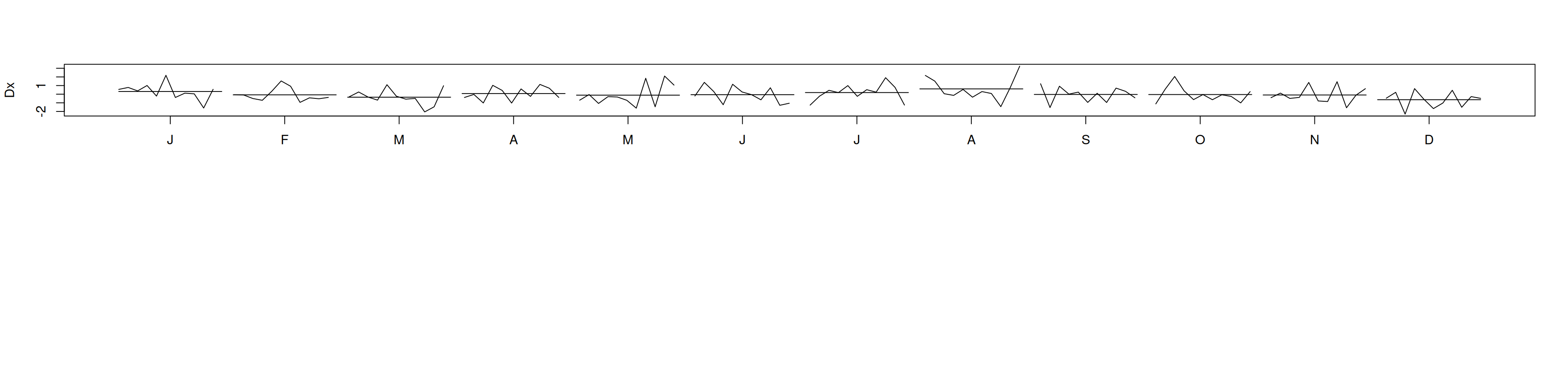

monthplot(Dx)
nsdiffs(Dx)

[1] 0

Interpretación:
- nsdiffs(x) recomienda (D=1).
- Tras diferenciar estacionalmente, la ACF pierde picos periódicos, serie aparenta estacionaria.

10.5 4. SAR(1) estacional con simulación extendida

Simulación con coeficiente 0.8 en rezago 12:

set.seed(123)
x1 <- ts(sim_sarima(n=144,
       model=list(ar=c(rep(0,11),0.8)),
       n.start=24), frequency=12)

layout(matrix(c(1,1,2,1,1,3), nc=2))

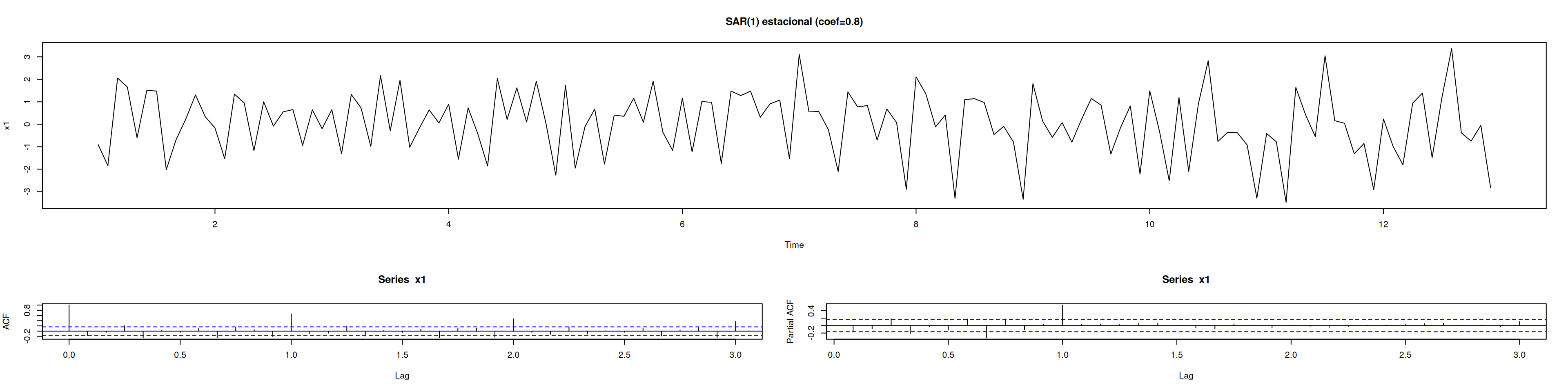

plot(x1, main="SAR(1) estacional (coef=0.8)")
acf(x1, lag.max=36); pacf(x1, lag.max=36)

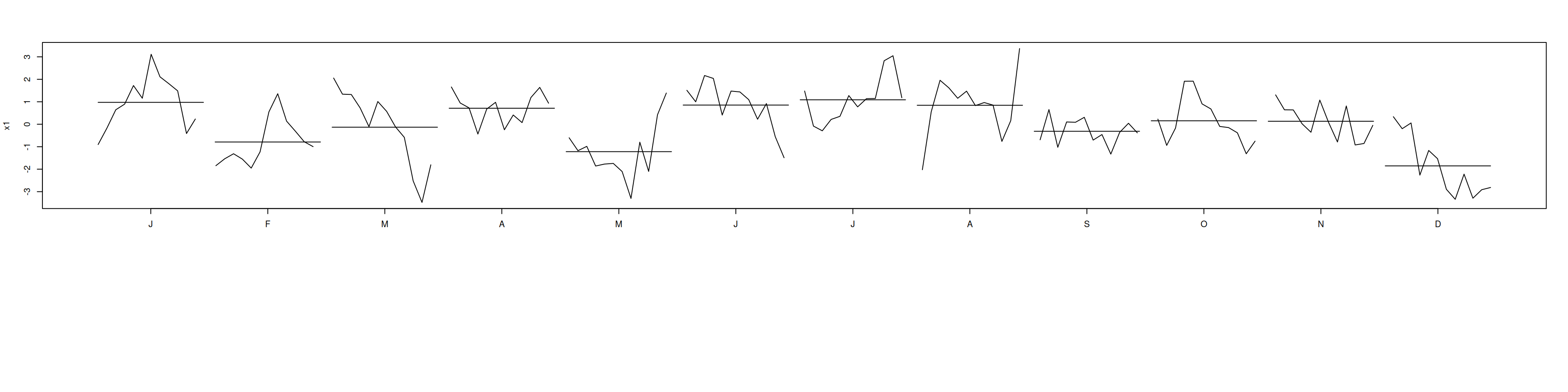

monthplot(x1); nsdiffs(x1); ndiffs(x1)

[1] 1

[1] 0

# Comprobar cercanía a raíz unitaria
p   <- polynom(c(1, rep(0,11), -0.8))
roots <- solve(p)
abs(roots)

 [1] 1.018769 1.018769 1.018769 1.018769 1.018769 1.018769 1.018769 1.018769
 [9] 1.018769 1.018769 1.018769 1.018769

Nota: raíces cercanas al círculo unitario indican comportamiento casi integrado estacional.

10.6 5. SARIMA(0,0,1)(1,1,0)[12] y SARIMA(0,0,1)(0,1,1)[12]

set.seed(2025)
x3 <- ts(sim_sarima(n=144,
        model=list(sar=0.8, ma=-0.5, iorder=0, siorder=1, nseasons=12),
        n.start=24), frequency=12)

layout(matrix(c(1,1,2,1,1,3), nc=2))
plot(x3, main="SARIMA(0,0,1)(1,1,0)[12]")
acf(x3, lag.max=48); pacf(x3, lag.max=48)

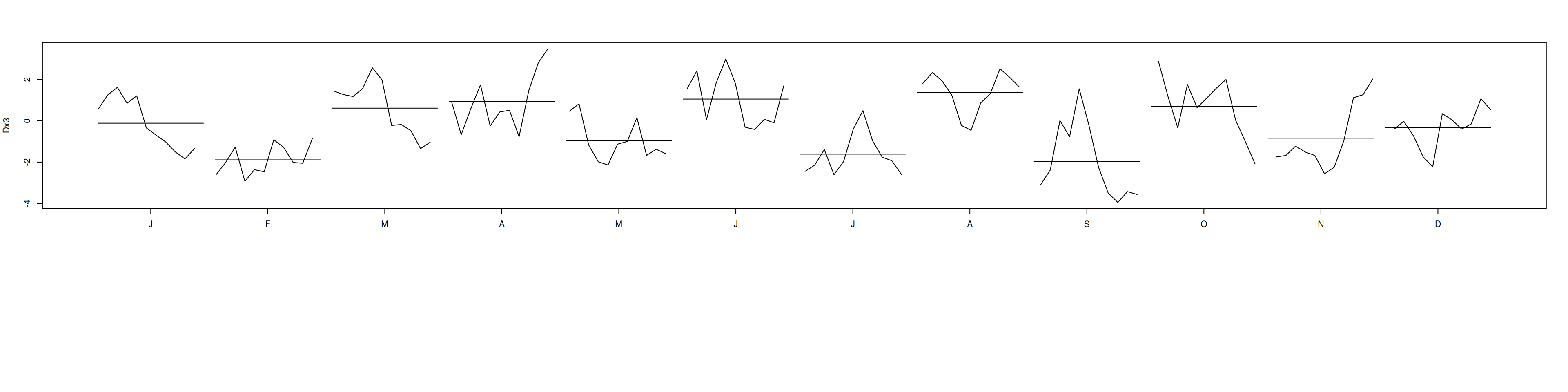

monthplot(x3); nsdiffs(x3)

[1] 1

# Diferencia estacional
Dx3 <- diff(x3, lag=12)
layout(matrix(c(1,1,2,1,1,3), nc=2))

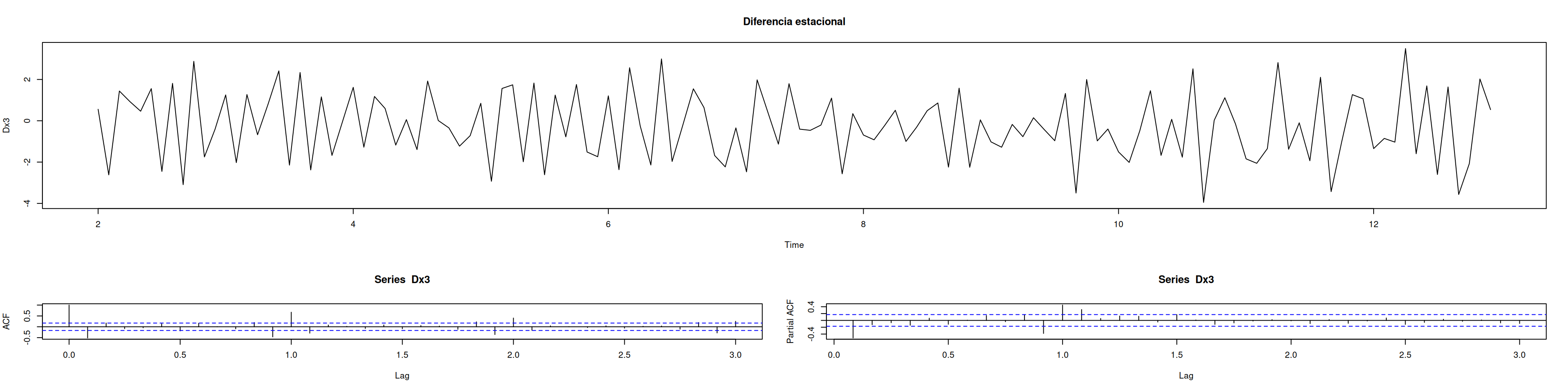

plot(Dx3, main="Diferencia estacional")
acf(Dx3, lag.max=36); pacf(Dx3, lag.max=36); monthplot(Dx3); nsdiffs(Dx3)

[1] 1

# Comparación de modelos en original vs diferenciado
auto.arima(x3)

Series: x3
ARIMA(0,0,1)(1,1,0)[12] with drift

Coefficients:
          ma1    sar1    drift
      -0.4909  0.7578  -0.0186
s.e.   0.0863  0.0568   0.0118

sigma^2 = 0.9426:  log likelihood = -187.14
AIC=382.28   AICc=382.6   BIC=393.81

auto.arima(Dx3)

Series: Dx3
ARIMA(0,0,1)(0,1,0)[12]

Coefficients:
          ma1
      -0.4545
s.e.   0.0983

sigma^2 = 1.039:  log likelihood = -172.18
AIC=348.35   AICc=348.45   BIC=353.93

set.seed(2025)
x4 <- ts(sim_sarima(n=144,
        model=list(ma=0.6, sma=0.5, iorder=0, siorder=1, nseasons=12),
        n.start=36), frequency=12)

layout(matrix(c(1,1,2,1,1,3), nc=2))

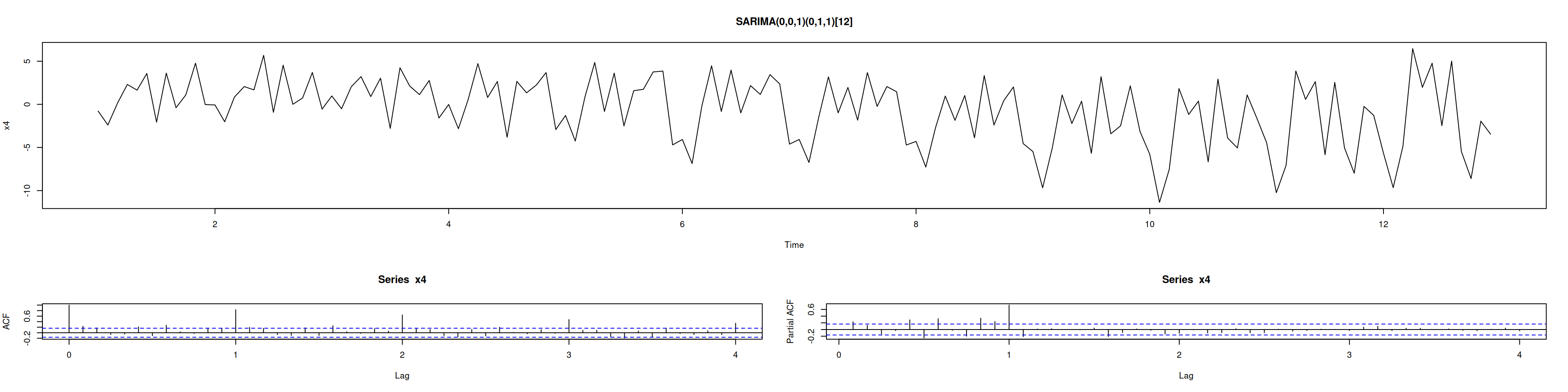

plot(x4, main="SARIMA(0,0,1)(0,1,1)[12]")
acf(x4, lag.max=48); pacf(x4, lag.max=48)

# Diferencia estacional
Dx4 <- diff(x4, lag=12)
plot(Dx4, main="Diferencia estacional")
acf(Dx4, lag.max=36); pacf(Dx4, lag.max=48); nsdiffs(Dx4)

[1] 0

# Modelos sugeridos
auto.arima(x4)

Series: x4
ARIMA(0,0,1)(0,1,1)[12]

Coefficients:
         ma1    sma1
      0.6724  0.4596
s.e.  0.0633  0.0831

sigma^2 = 1.031:  log likelihood = -190.01
AIC=386.02   AICc=386.21   BIC=394.67

auto.arima(Dx4)

Series: Dx4
ARIMA(0,0,1)(0,0,1)[12] with zero mean

Coefficients:
         ma1    sma1
      0.6724  0.4596
s.e.  0.0633  0.0831

sigma^2 = 1.031:  log likelihood = -190.01
AIC=386.02   AICc=386.21   BIC=394.67

10.6.1 Notas de uso y modelado

Identificación:
- ACF estacional: picos en múltiplos de (s=12).
- PACF estacional: corte después de (P) en rezago 12.
Diferenciación:
- Use nsdiffs para decidir el número de diferencias estacionales (D).
- Use ndiffs para diferencias regulares (d).
Selección de modelo:
- Combine patrones ACF/PACF con criterios AIC/BIC.
- Estime con auto.arima(..., seasonal=TRUE) o sarima.
Diagnóstico:
- Verifique residuos (ACF, Ljung–Box).
- Compruebe estacionariedad tras diferencias regulares y estacionales.
Pronóstico:
- Una vez identificado y diagnosticado, use el modelo para pronósticos con forecast.

Este flujo corresponde al método Box–Jenkins extendido a modelos estacionales SARIMA.
